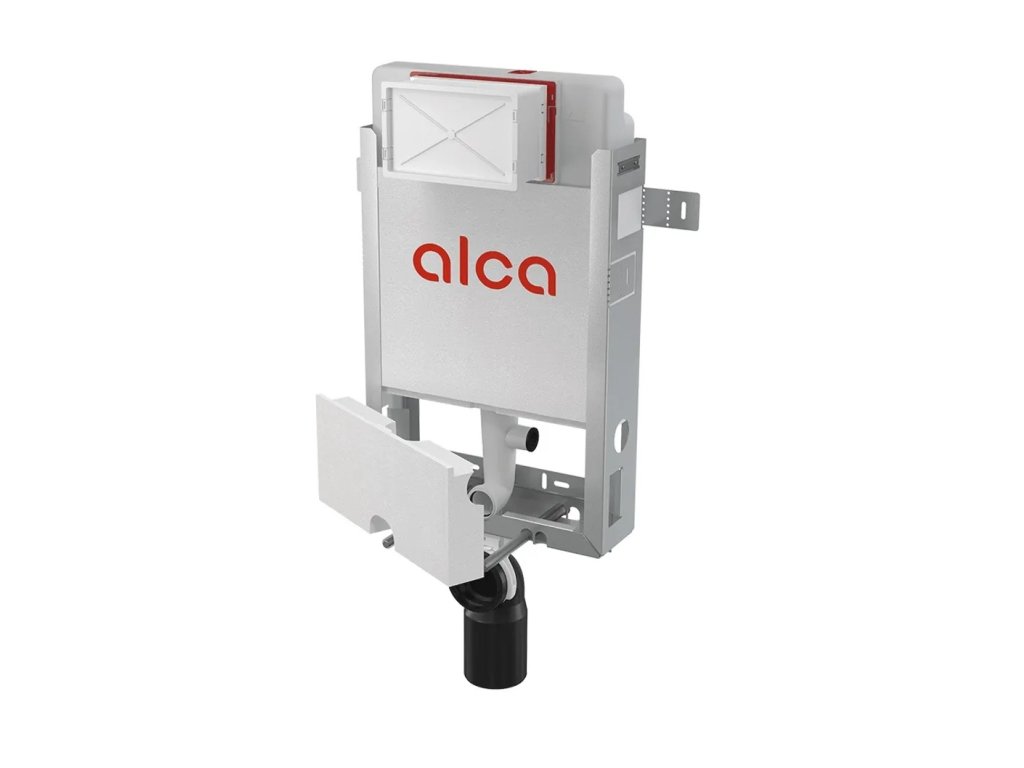

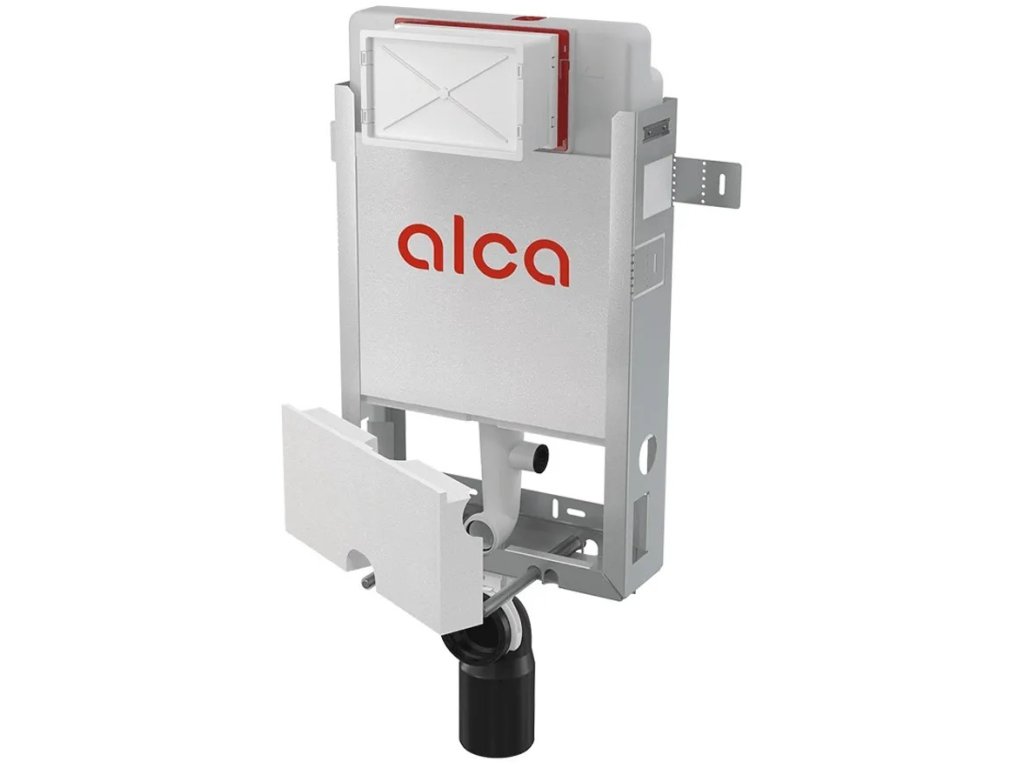

Alcadrain Předstěnový instalační systém s odvětráváním pro zazdívání AM115/1000V

Detailní popis produktu

Použití

• pro závěsné wc
• pro zazdění a obezdění k nosné stěně – mokrý proces
• vhodný pro rekonstrukce
• pro připojení k ventilačnímu systému
• pro montáž závěsného wc s připojovací roztečí 180 mm nebo 230 mm

Technické informace

• obsahuje dávkovač WC tablet
• připojení vody zezadu nebo shora montážními otvory g1/2 "
• funkční rozsah tlaku vody 0,05 – 0,8 mpa
• doporučený rozsah tlaku vody 0,3 – 0,5 mpa
• velké spláchnutí 6 – 9 l
• malé spláchnutí 2,5 – 3,5 l
• standardní nastavení velkého spláchnutí 6 l
• standardní nastavení malého spláchnutí 3 l
• hygienická rezerva 3 l
• objem vody v nádržce 9 l
• zátěžová zkouška 400 kg

Vlastnosti

• odsávání zápachu přímo z wc mísy
• možnost napojení na ventilátor (není součástí balení)
• doporučený ventilátor o průtoku 30 m³/h, tlakem 60 pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy
• posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• rohový ventil s možností na napojení na potrubní systém mepla
• technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
• pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
• konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• vyjmutelný díl polystyrenu pro snadný přístup při instalaci
• příprava na připojení držáku s dg1/2" přechodem pro bidetovací sedátka a spršky
• duální splachování nezávisle nastavitelné s hygienickou rezervou
• možnost vestavby oddáleného nebo senzorového splachování
• kompatibilní se všemi ovládacími tlačítky alcaplast
• nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• přívod vody zezadu/shora uprostřed
• servisní práce bez použití nářadí
• kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

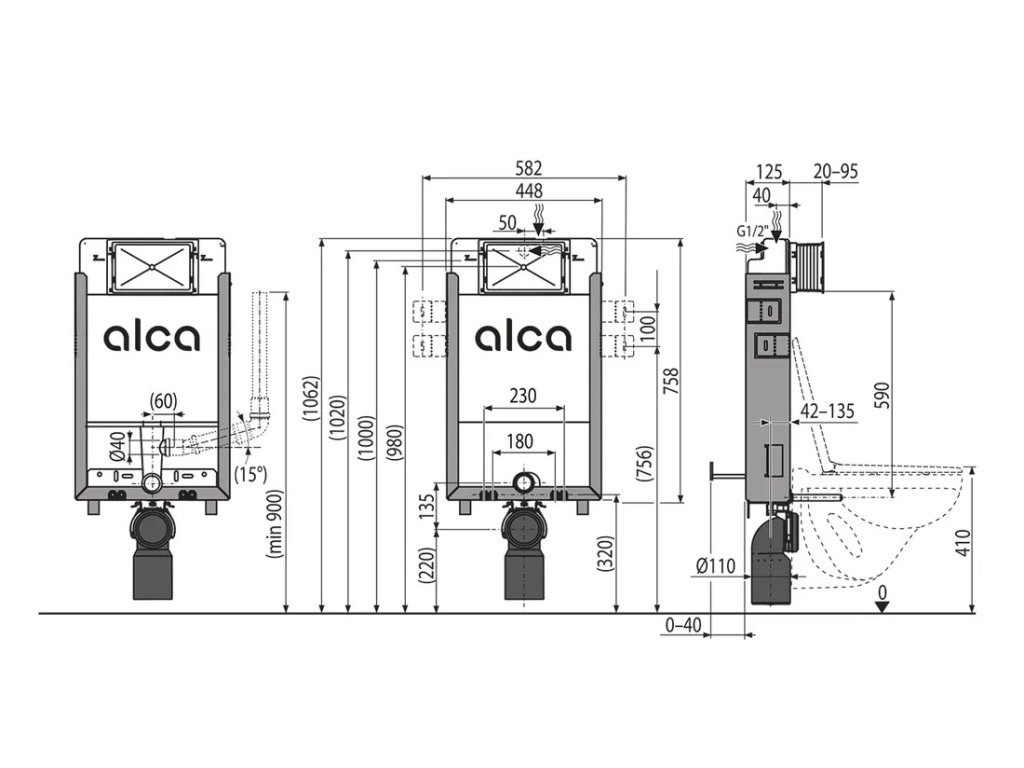

• montážní výška 1062 mm
• montážní hloubka nastavitelná v rozmezí 20–95 mm
• stavební hloubka 125 mm
• materiál nosné konstrukce: pozinkovaný kov

Balení obsahuje

• nádrž s napouštěcí a vypouštěcí armaturou
• pozinkovaný rám včetně nosné konstrukce
• šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem schell 1/2"–3/8"
• šroub mechanismu 2 ks
• fixační set: vrut ø8×60 – 4 ks, hmoždinka ø12 – 4 ks
• fixační set pro uchycení wc mísy: závitová tyč m12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• koleno odpadu ht 90/110 polyethylen, pe-hd
• těsnění přívodu, vývodka polypropylen, vrapová vložka
• těsnění odpadu, propojka polypropylen, těsnění propojky
• sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• koleno ht pro připojení k ventilačnímu systému
• zátka pro ucpání otvoru odsávání pokud není použit
