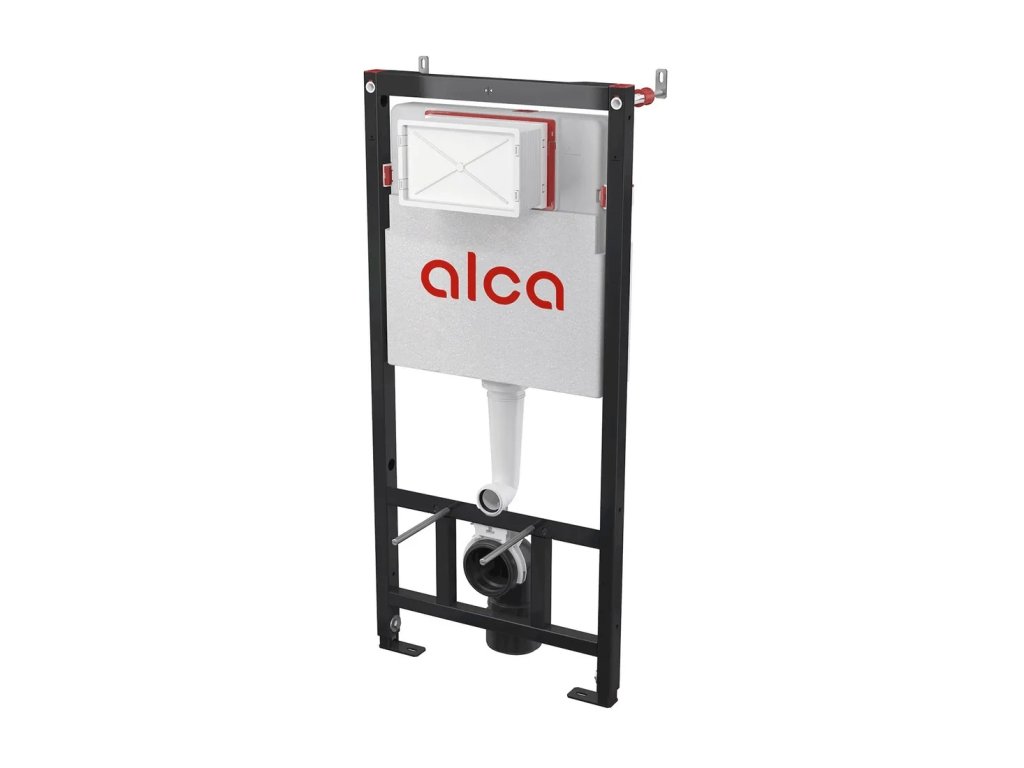

Alcadrain Předstěnový instalační systém pro suchou instalaci (do sádrokartonu) AM101/850
Kód: AM101/850Související produkty
Detailní popis produktu
Použití:
- pro závěsné wc
- pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
- pro tloušťku podlah 0–200 mm
- pro montáž závěsného wc s připojovací roztečí 180 mm nebo 230 mm
Technické informace:
- Značka: ALCADRAIN
- Kód výrobku: AM101/1120 (Sádromodul)
- připojení vody zezadu nebo shora montážními otvory g1/2 "
- funkční rozsah tlaku vody 0,05 – 0,8 mpa
- doporučený rozsah tlaku vody 0,3 – 0,5 mpa
- velké spláchnutí 6 – 9 l
- malé spláchnutí 2,5 – 3,5 l
- standardní nastavení velkého spláchnutí 6 l
- standardní nastavení malého spláchnutí 3 l
- hygienická rezerva 3 l
- objem vody v nádržce 9 l
- zátěžová zkouška 400 kg
- Účel: Instalace závěsného WC do sádrokartonu (suchý proces)</p
- Typ montáže: Suchá instalace
- Výška modulu: 1120 mm
- Splachování: Duální, 6/3 l (nastavitelné)
Vlastnosti:
- nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
- posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
- rohový ventil s možností na napojení na potrubní systém mepla
- konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
- nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
- konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
- příprava na připojení držáku s dg1/2" přechodem pro bidetovací sedátka a spršky
- duální splachování nezávisle nastavitelné s hygienickou rezervou
- možnost vestavby oddáleného nebo senzorového splachování
- kompatibilní se všemi ovládacími tlačítky alcaplast
- servisní práce bez použití nářadí
- přívod vody zezadu/shora uprostřed
- nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
- kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
- montážní hloubka nastavitelná v rozmezí 20–95 mm
- stavební hloubka 125 mm
- materiál nosné konstrukce: kov ošetřený práškovou barvou
Balení obsahuje:
- nádrž s napouštěcí a vypouštěcí armaturou
- samonosný rám
- šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem schell 1/2"–3/8"
- šroub mechanismu 2 ks
- fixační set: vrut ø8×60 – 4 ks, hmoždinka ø12 – 4 ks
- fixační set pro uchycení wc mísy: závitová tyč m12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
- koleno odpadu ht 90/110 polyethylen, pe-hd
- těsnění přívodu, vývodka polypropylen, vrapová vložka
- těsnění odpadu, propojka polypropylen, těsnění propojky
- sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
- kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Doplňkové parametry
| Kategorie: | Předstěnové moduly (Duofix) |
|---|---|
| Záruka: | 15 let |
| Hmotnost: | 13.34 kg |
| EAN: | 8595580549398 |
| Hloubka: | 12,5 cm |
| Šířka: | 51 cm |
| Výška: | 86,6 cm |
| Typ: | modul |
| ovládání: | čelní |
| ? podomítková: | do sádrokartonu |
-
Návod k montáži (9.6 MB)
-
Náhradní dily (177 kB)
-
Prohlášení o vlastnostech (663.1 kB)
-

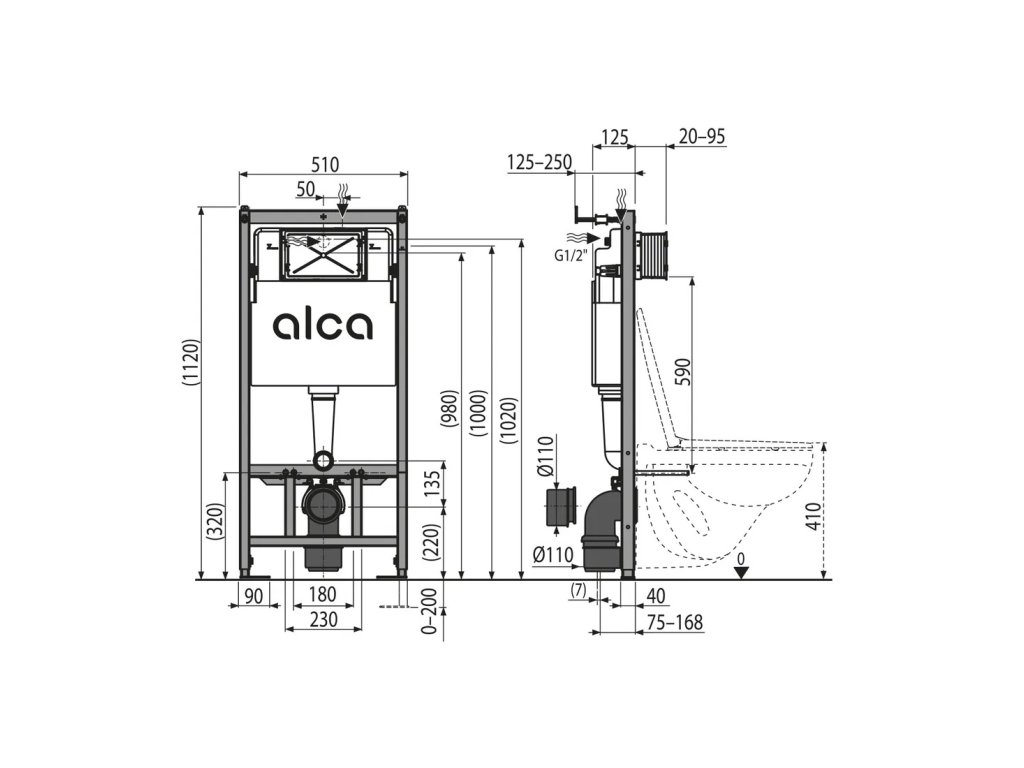

Technický nákres (78.8 kB)
