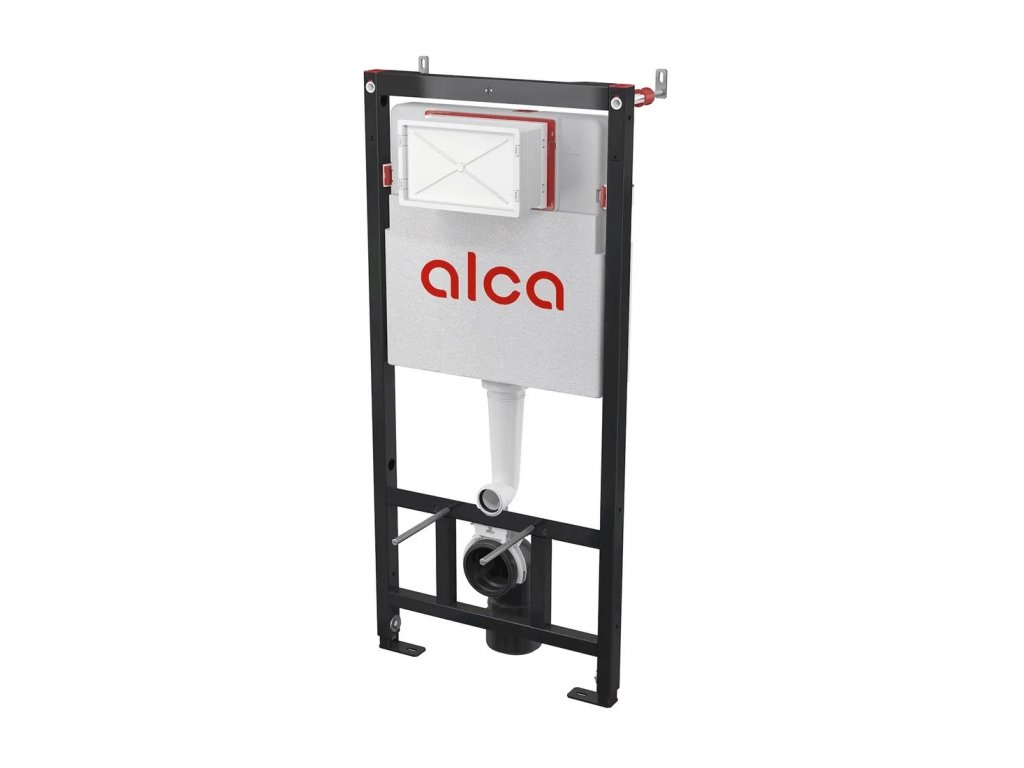

Alcadrain Předstěnový instalační systém ecology pro suchou instalaci (do sádrokartonu)

Detailní popis produktu

Tento inovovaný předstěnový instalační systém do sádrokartonu má nyní rychlejší montáž a postačí vám k ní pouze jeden klíč.

Použití

• pro závěsné WC
• pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• pro tlouštku podlah 0–200 mm
• pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Vlastnosti

• obsahuje dávkovač WC tablet
• nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0 - 20 cm
• viditelné označení nivelace a středové rysky
• posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0 - 9,3 cm
• konstrukce rámu dovoluje kotvení k samostatné, dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky
• konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
• duální splachování, nezávisle nastavitelné s hygienickou rezervou
• možnost vestavby oddáleného nebo senzorového splachování
• kompatibilní se všemi ovládacími tlačítky Alcaplast
• servisní práce bez použití nářadí
• přívod vody zezadu/shora uprostřed
• nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• montážní hloubka nastavitelná v rozmezí 2 - 9,5 cm
• stavební hloubka 12,5 cm
• materiál nosné konstrukce: kov ošetřený práškovou barvou

Technické informace

• připojení vody zezadu nebo shora montážními otvory G1/2 "
• funkční rozsah tlaku vody 0,05 – 0,8 MPa
• doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• velké spláchnutí 6 – 9 l (nastaveno z výroby na 6 l)
• malé spláchnutí 2,5 – 3,5 l (nastaveno z výroby na 3 l)
• hygienická rezerva 3 l
• objem vody v nádržce 9 l

Balení obsahuje

• nádrž s napouštěcí a vypouštěcí armaturou
• samonosný rám
• šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• koleno odpadu HT 90/90 polyethylen, PE-HD
• redukce odpadu HT 90/110 polyethylen, PE+HD
• těsnění přívodu, vývodka polypropylen, vrapová vložka
• těsnění odpadu, propojka polypropylen, těsnění propojky
• sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• sada pro vhazování WC tablet

montazni navod
